ی رولپلاک که با نام پینهای صاف نیز شناخته میشوند، میلههای استوانهای شکلی هستند که برای قرار دادن یا تراز کردن قطعات استفاده میشوند. انتهای آنها پخدار است تا به جاگذاری کمک کند. در بسیاری از کاربردها، تراز کردن با دو پین رولپلاک که در سوراخهایی با فواصل دقیق روی قطعات جفتشده قرار گرفتهاند، حاصل میشود. پینهای رولپلاک اغلب به جای پیچ یا مهره استفاده میشوند، زمانی که کاربردها نیاز به برداشتن و نصب سریع قطعه دارند.
به طور کلی، پینهای رولپلاک باید در جای خود فشرده شوند، نه اینکه با چکش کوبیده شوند. کوبیدن پینهای رولپلاک میتواند به پین و سوراخ آسیب برساند.
رایجترین پینهای رولپلاک مورد استفاده از جنس فولاد هستند، از جمله:
پینهای رولپلاک از جنس فولاد ضد زنگ
پینهای رولپلاک از جنس فولاد آلیاژی
پینهای رولپلاک از جنس فولاد کربنی و فولاد کم کربن
اگر به قطعات نرمتر یا سبکتر نیاز دارید، پینهای برنجی و تخت تهویه را نیز موجود است. تلرانسهای قطر پین دقیق هستند زیرا قرارگیری مناسب در سوراخ برای عملکرد صحیح پین بسیار مهم است. در پینهای استاندارد اینچی، پین 0.0002 اینچ بیشتر از قطر اسمی ساخته میشود. میتوانید تلرانس عرض +0.0001/+0.0003 بیشتر از قطر اسمی را انتظار داشته باشید، همانطور که در ASME B18.8.2 مشخص شده است. به عنوان مثال، یک پین با قطر اسمی 0.25 اینچ، قطر واقعی بین 0.2501 و 0.2503 اینچ دارد. پینهای متریک تلرانسهای مشابهی دارند.
علاوه بر پینهای رولپلاک استاندارد، انواع مختلفی با ویژگیهای متناسب با نیازهای خاص وجود دارد:
پینهای رولپلاک تهویه تخت در سوراخهای کور استفاده میشوند. فشار دادن پینهای رولپلاک بدون دریچه به داخل سوراخهای کور خطرناک است زیرا هوا نمیتواند فرار کند.
پینهای رولپلاک شیاردار دارای یک شیار مارپیچی در امتداد قطر بیرونی خود هستند. مانند پینهای دریچه تخت، آنها اجازه میدهند مایعات و گازها در حین نصب خارج شوند. با این حال، پینهای رولپلاک شیاردار در کل محیط خود با سوراخ جفت شونده تماس دارند. پینهای رولپلاک شیاردار را نباید با پینهای شیاردار اشتباه گرفت، که بعداً در مورد آنها صحبت خواهیم کرد.
پینهای رولپلاک بیرونکشنده دارای یک سوراخ رزوهدار برای اتصال ابزار حذف پین برای سهولت در استخراج هستند.
پینهای رولپلاک بزرگ 0.01 اینچ از قطر اسمی بزرگتر هستند. آنها در سوراخهای فرسوده استفاده میشوند.
پینهای رولپلاک توخالی، پینهای لولهای شکل هستند که یک بست دیگر، مانند پیچ، میتواند از آنها عبور کند. آنها امکان تراز کردن و بستن را از طریق همان سوراخ فراهم میکنند.
پینهای مخروطی پینهای مخروطی شبیه پینهای داول هستند، اما همانطور که از نامشان پیداست، در امتداد طول خود مخروطی شکل هستند - یک سر آنها قطر بزرگتری نسبت به سر دیگر دارد. پینهای مخروطی به عنوان پینهای موقعیتیابی دقیق استفاده میشوند: مخروطی امکان قرارگیری مجدد بسیار دقیق را پس از جداسازی قطعه فراهم میکند.
پینهای مخروطی در اندازههای اینچی و متریک موجود هستند. پینهای مخروطی اینچی دارای شمارهای هستند که مربوط به قطر پهنترین سر و طولی بر حسب اینچ است. به عنوان مثال، یک پین مخروطی شماره ۱ در ۱.۵ اینچ دارای قطر اسمی بزرگترین سر ۰.۱۷۲ اینچ و طول ۱.۵ اینچ است. در مقابل، شمارههای پین مخروطی متریک به قطر کوچکترین سر اشاره دارند. میتوانید اطلاعات بیشتری در مورد اندازهها و شمارههای پین مخروطی را در راهنمای ما در مورد ویژگیهای پین مخروطی بیابید.
مانند پینهای داول، پینهای مخروطی با ویژگیهای اضافی در دسترس هستند.
پینهای Clevis

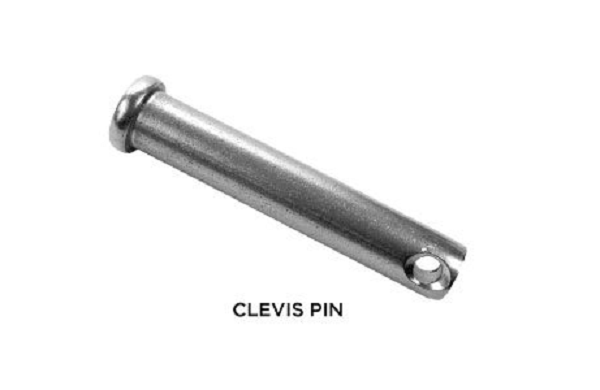

تصویر وبلاگ پین Clevis
پینهای Clevis بستهای بدون رزوه هستند که میتوانند به جای پیچ و پرچ استفاده شوند. یک پین Clevis سنتی دارای یک سر در یک انتها و یک سوراخ در انتهای دیگر است. پین از طریق سوراخهایی در فک یا قلاب Clevis وارد میشود. یک پین cotter در سوراخ شفت پین Clevis قرار میگیرد و پین را محکم میکند و قطعات را در جای خود جفت میکند. Clevises و پینهای clevis در بسیاری از صنایع به عنوان یک سیستم اتصال سه قسمتی با نصب آسان، از جمله در کشاورزی، معدن، هوانوردی، ساخت و ساز و دریانوردی استفاده میشوند. یا قلاب. یک پین cotter در سوراخ شفت پین Clevis قرار میگیرد و پین را محکم میکند و قطعات را در جای خود جفت میکند. Clevises و پینهای clevis در بسیاری از صنایع به عنوان یک سیستم اتصال سه قسمتی با نصب آسان، از جمله در کشاورزی، معدن، هوانوردی، ساخت و ساز و دریانوردی استفاده میشوند.
علاوه بر پینهای شیاردار استاندارد، انواع مختلفی از پینهای شیاردار در اصل اساسی وجود دارد:
پینهای شیاردار به جای سوراخ سرتاسری روی پین استاندارد، دارای یک شیار هستند. آنها با یک گیره الکترونیکی یا بست مشابه محکم میشوند.
پینهای شیاردار بدون سر، سر ندارند و در عوض در هر دو انتها سوراخ دارند. آنها در کاربردهایی استفاده میشوند که پین را میتوان در هر دو جهت بیرون کشید.
پینهای شیاردار یونیورسال دارای چندین سوراخ سرتاسری هستند تا بتوان آنها را با شیارهای با اندازههای مختلف استفاده کرد.
پینهای شیاردار بدون سر، که به عنوان پینهای نگهدارنده نیز شناخته میشوند، به جای سوراخ سرتاسری، یک نگهدارنده دارند.
